공차 검토
연결부 치수와 누적 오차 확인

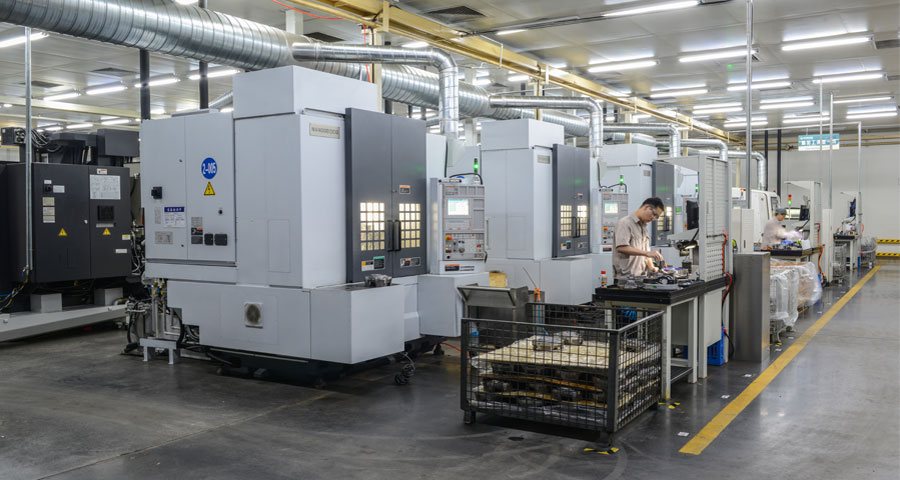

접합부 가공
CFRP와 금속 조인트의 공차를 맞추는 핵심 단계
01 / PROCESS MAP
정밀 가공부터 구조물 제작까지 이어지는 5단계 생산공정
STEP 01정밀 절단
STEP 02절곡
STEP 03접합부 가공
STEP 04후가공 공정
STEP 05구조물 제작
PROCESS FOCUS

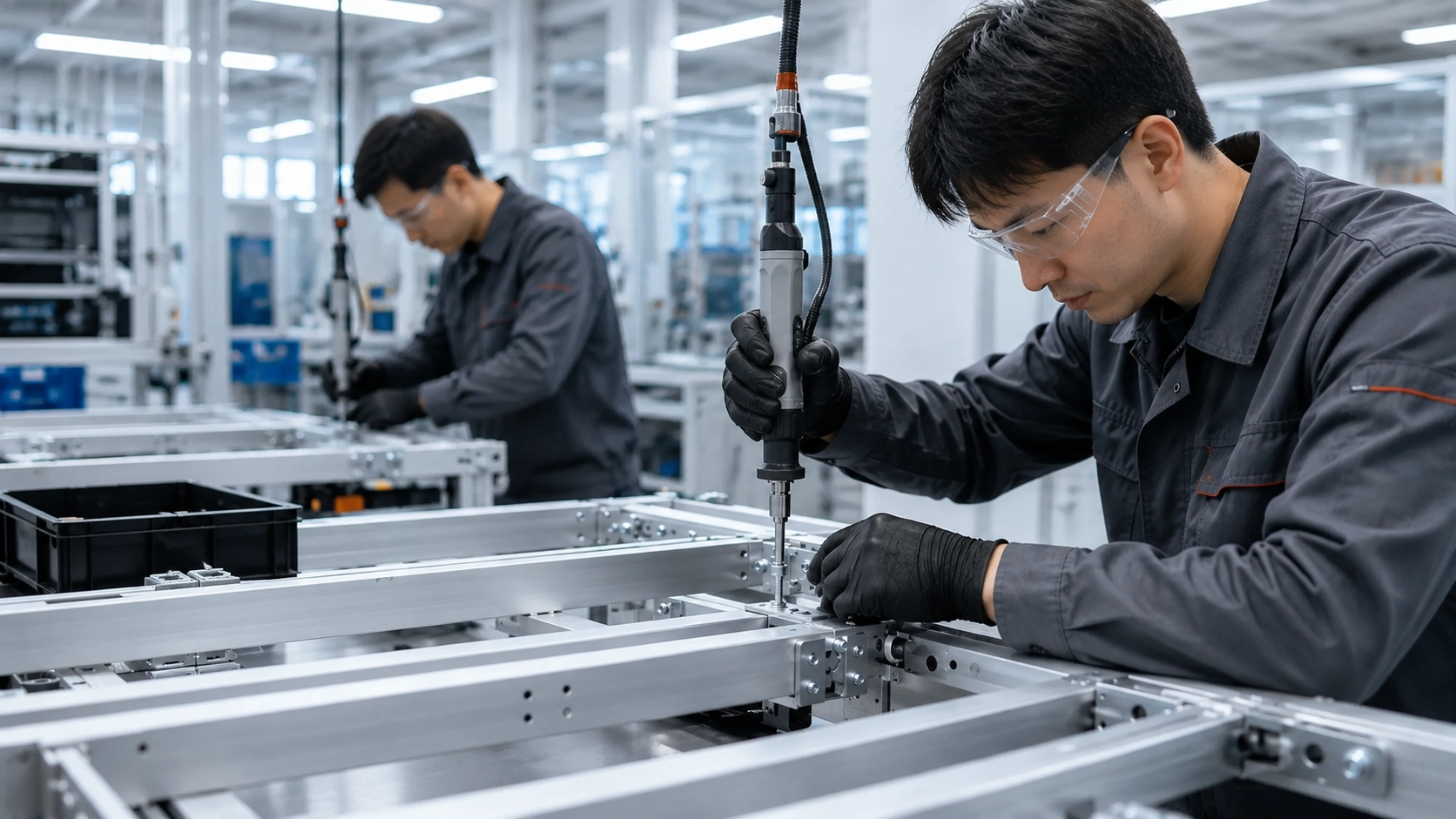

접합부 가공 공정의
핵심 관리 포인트
접합부의 홀 위치와 체결면, 공차를 집중 관리해 CFRP와 금속 부품이 안정적으로 결합될 수 있도록 준비합니다.
홀·슬롯 가공
체결 구조에 맞는 연결 형상 가공
가조립 준비
간섭·유격·정렬 확인을 위한 준비
QUALITY CHECK
다음 공정까지 고려하는
품질 확인
단일 공정의 결과뿐 아니라 이후 조립과 구조물 제작 과정에서 문제가 생기지 않도록 연결 관점에서 확인합니다.
01도면 기준 치수와 가공 결과를 비교합니다.
02다음 공정의 조립성과 간섭 요소를 함께 확인합니다.
03시제품 제작 과정에서 확인된 사항을 공정 조건에 반영합니다.
INPUT · PROCESS · OUTPUT
공정의 흐름을
한눈에 확인
소재와 형상, 요구 정밀도에 따라 세부 작업 조건과 공정 순서를 검토합니다.
가공 부품
CFRP 프레임과 금속 조인트 조건을 확인합니다.
접합부 가공
홀·슬롯·체결면 등 연결 형상을 가공합니다.
결합 준비
후가공과 Mock-up 조립 단계로 연결합니다.
도면과 적용 조건을 바탕으로
제작 공정을 검토합니다.
도면, 소재, 수량과 요구 조건을 전달해 주시면 적합한 제작 공정을 검토합니다.
